Что такое светодиод: как устроен LED-источник и почему он светится

Светодиод — это миниатюрный полупроводниковый источник света. Он загорается, когда через его кристалл проходит электрический ток. В отличие от лампы накаливания, где свет появляется из-за раскаленной металлической нити, здесь излучение возникает внутри полупроводника — без сгорания, спирали и сильного нагрева рабочей части.

Такие элементы используют в лампах, светильниках, экранах, индикаторах, автомобильной оптике, рекламных вывесках, световых лентах, датчиках и промышленном оборудовании. Их ценят за компактность, экономичность, быстрый запуск и большой ресурс при правильном питании и охлаждении.

Если коротко, светодиод — это электронный компонент, который превращает электрическую энергию в свет. Чтобы понять, как это происходит, нужно разобрать его конструкцию и физический процесс внутри кристалла.

Что такое светодиод простыми словами

Простыми словами, светодиод — это маленькая деталь, которая начинает светиться при подключении к электрической цепи. Международное обозначение LED расшифровывается как Light Emitting Diode, то есть «светоизлучающий диод».

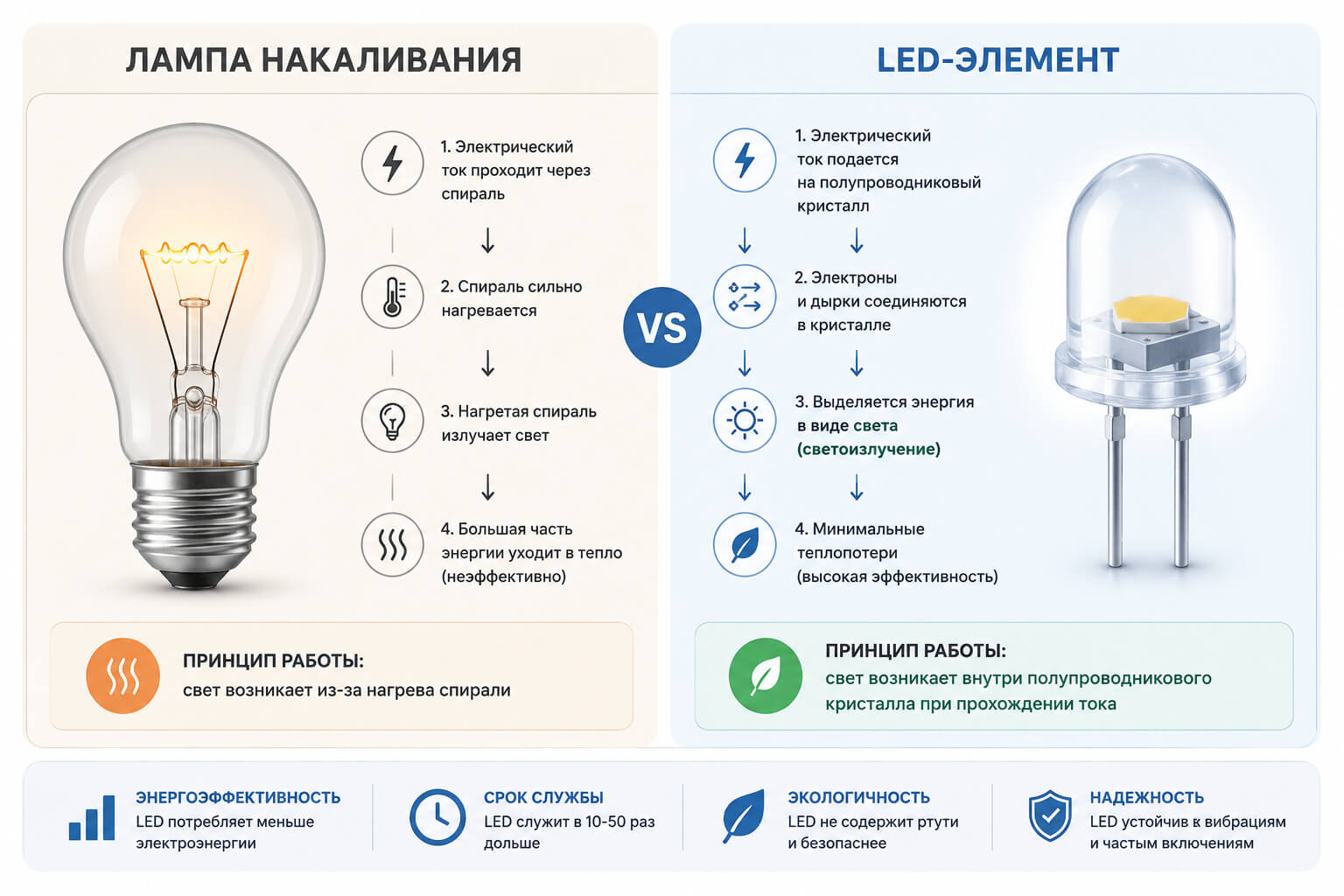

Представьте обычную лампу накаливания. В ней ток проходит через тонкую спираль, она сильно нагревается и начинает светиться. У LED-элемента все иначе: внутри находится специальный кристалл, в котором электрическая энергия переходит в световое излучение.

Из-за такого способа работы полупроводниковые источники света потребляют меньше электроэнергии и могут быть очень компактными. Один маленький элемент может служить индикатором на приборе, а группа таких элементов — освещать помещение, улицу или производственный цех.

Кратко о главном:

• это полупроводниковый источник света;

• излучение возникает внутри кристалла;

• для работы важна правильная полярность;

• яркость зависит от тока, конструкции и качества компонентов;

• цвет задается материалом кристалла или люминофором.

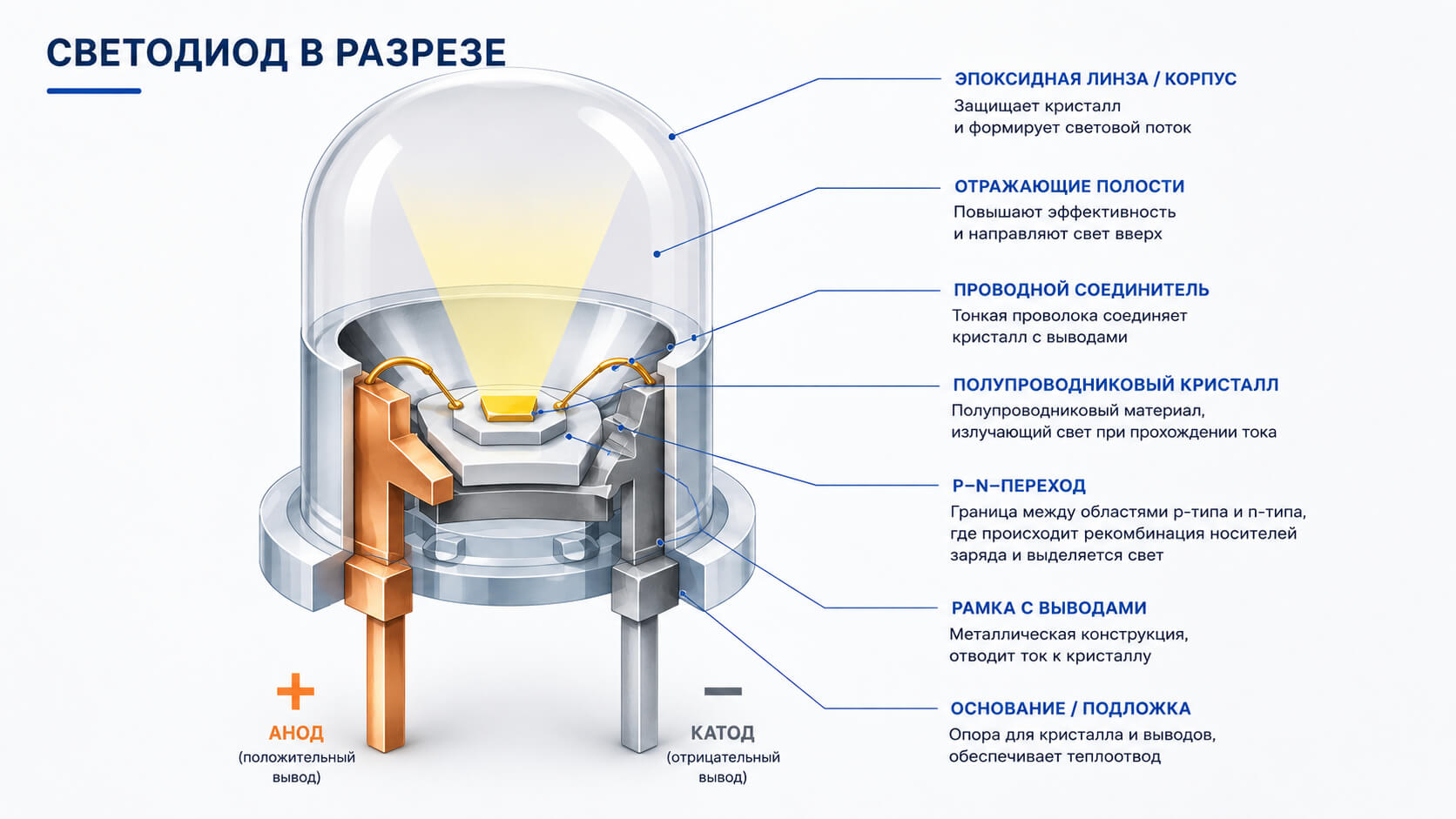

Устройство светодиода: основные элементы

Конструкция зависит от назначения. Маленький индикатор на плате устроен проще, чем мощный модуль для прожектора. Но базовые части у большинства вариантов похожи: внутри есть кристалл, контакты для подачи питания, защитный корпус и оптическая часть.

У маломощных индикаторов корпус часто прозрачный или окрашенный, а выводов всего два. У осветительных модулей конструкция сложнее: добавляются алюминиевая плата, теплопроводящий слой, радиатор, оптика и отдельный блок питания.

Какую роль играет кристалл

Кристалл — главная часть, без которой элемент не будет излучать свет. Он состоит из двух полупроводниковых областей: p-типа и n-типа. Между ними расположена рабочая граница — p-n-переход.

В одной области преобладают электроны, в другой — так называемые дырки. При подаче питания эти носители заряда начинают двигаться и взаимодействовать. В результате высвобождается энергия, которая выходит наружу в виде световых частиц.

Зачем нужны анод и катод

Анод и катод — это выводы для подключения к источнику питания. У обычного диода важно направление тока, и светоизлучающий вариант не исключение. При неправильной полярности он не будет работать в штатном режиме.

Для отдельных элементов обычно используют резистор или стабилизатор тока. Для ламп, прожекторов и модулей применяют драйвер — специальный источник питания, который помогает избежать перегрузки.

Как работает светодиод

Работа LED-элемента основана на электролюминесценции. Так называют явление, при котором вещество начинает излучать свет под действием электрического тока.

Когда питание подключено правильно, ток проходит через полупроводниковый кристалл. В области p-n-перехода электроны соединяются с дырками. При этом часть энергии выделяется в виде фотонов. Именно фотоны образуют свет, который мы видим.

Процесс можно представить в несколько этапов:

1. Питание подается на контакты.

2. Ток проходит через полупроводниковую структуру.

3. В рабочей зоне встречаются носители заряда.

4. При их соединении выделяется энергия.

5. Энергия преобразуется в световое излучение.

6. Линза или рассеиватель формирует световой поток.

7. Излишнее тепло уходит через подложку, плату или радиатор.

Важный момент: такой источник света не «горит» как огонь и не светится за счет раскаленной спирали. Его излучение связано с процессами внутри материала.

Объяснение для чайников

Если убрать технические термины, суть такая: электричество попадает в маленький кристалл, внутри него происходит взаимодействие заряженных частиц, и в результате появляется свет.

У лампы накаливания большая часть энергии сначала превращается в тепло. У полупроводникового источника путь короче: значительная доля энергии сразу идет на излучение. Поэтому такие элементы экономичнее.

Но полностью без нагрева они не работают. Тепло все равно появляется, особенно у мощных модулей. Поэтому качество охлаждения напрямую влияет на срок службы.

Устройство и принцип действия в одной схеме

Чтобы проще связать конструкцию и работу, можно представить весь процесс как цепочку.

Сначала ток поступает на выводы. Затем он проходит к кристаллу и активирует область p-n-перехода. Там происходит взаимодействие электронов и дырок. Освобожденная энергия выходит наружу в виде света. Корпус и линза помогают направить поток, а подложка и радиатор отводят тепло.

В маленьких индикаторах этот процесс почти незаметен для пользователя: деталь просто загорается. В мощных светильниках все сложнее: если не рассчитать питание и охлаждение, яркость быстро снизится, а ресурс уменьшится.

Почему свет бывает разного цвета

Цвет излучения зависит от материала кристалла. Разные полупроводниковые соединения дают разные длины волн. Поэтому один элемент светится красным, другой — зеленым, третий — синим.

Также существуют инфракрасные и ультрафиолетовые варианты. Их излучение может быть невидимым для человека, но полезным для датчиков, пультов, систем контроля, специальных приборов и технологических процессов.

Цветной корпус не является главным источником оттенка. Он может усиливать визуальное восприятие или служить фильтром, но базовый цвет задается именно свойствами полупроводникового материала.

Как получают белый свет

Белое излучение чаще всего получают не напрямую, а с помощью дополнительных технологий. На практике распространены два способа.

В большинстве осветительных приборов используется вариант с люминофором. От его состава зависит цветовая температура: теплый, нейтральный или холодный белый свет.

Важные характеристики LED-источников

При выборе лампы, модуля или светильника не стоит ориентироваться только на мощность. Ватты показывают потребление энергии, но не всегда дают полное представление о яркости и качестве освещения.

Для квартиры чаще важны комфортный оттенок и нормальная цветопередача. Для склада, цеха или улицы большее значение имеют световой поток, защита корпуса, надежность драйвера и устойчивость к температуре.

Основные виды светодиодов

Существует много разновидностей полупроводниковых источников света. Они отличаются корпусом, способом монтажа, мощностью, областью применения и формой светового пятна.

DIP

DIP — это классический выводной вариант с двумя ножками. Его часто используют в электронике как индикатор. Такой элемент показывает состояние устройства: включение, зарядку, ошибку, активный режим.

Для основного освещения DIP обычно не применяют. Зато он удобен в простых схемах, приборах, учебных наборах и панелях управления.

SMD

SMD-элементы устанавливаются прямо на поверхность печатной платы. Они компактны, удобны для автоматизированного монтажа и хорошо подходят для массового производства.

Такой формат часто встречается в лентах, лампах, световых панелях, подсветке, дисплеях и электронных устройствах. Несколько десятков или сотен элементов на одной плате позволяют получить ровный и достаточно яркий поток.

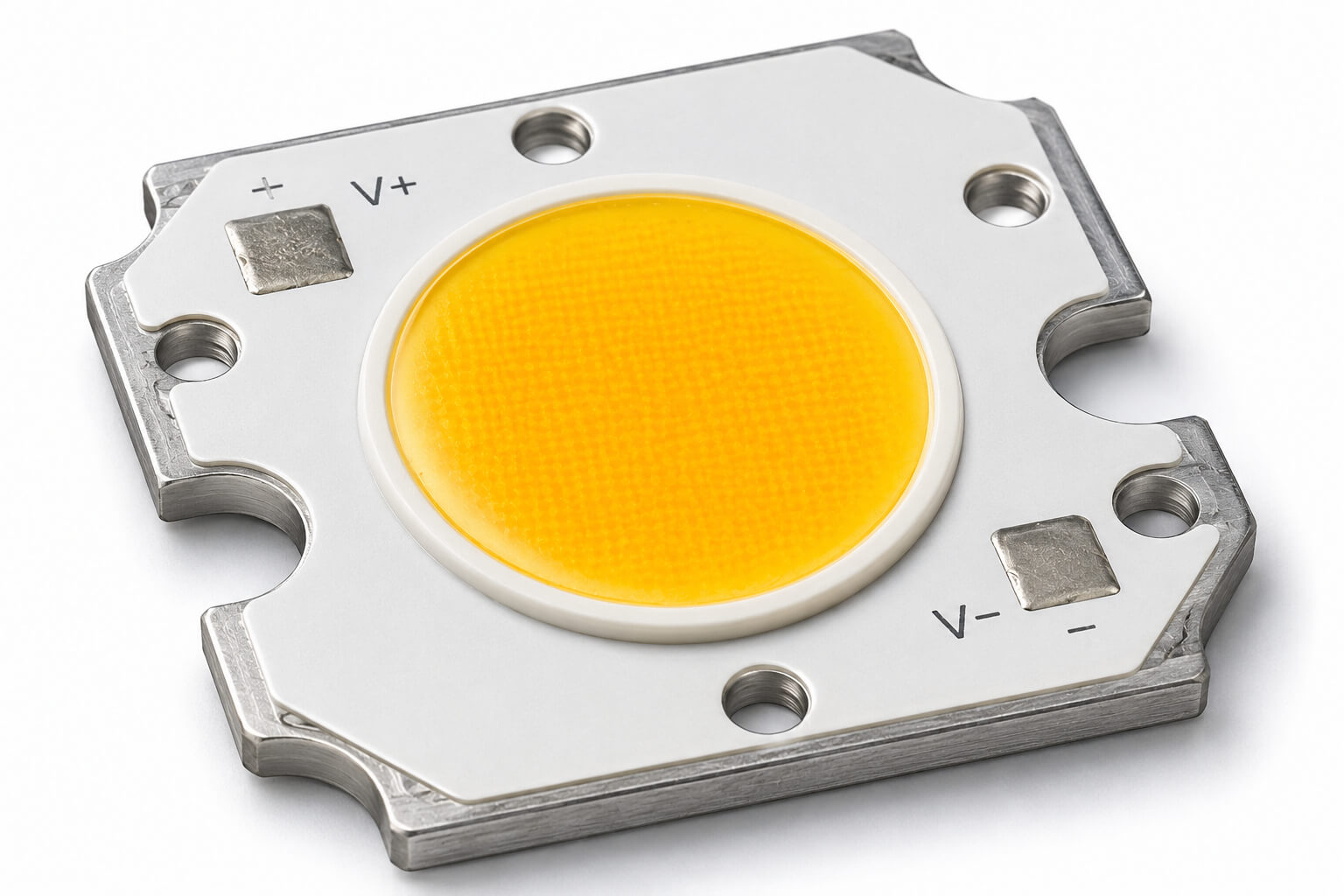

COB LED: что это

COB — это сокращение от Chip on Board, то есть «чип на плате». В такой технологии несколько кристаллов размещают на общей подложке и объединяют в один световой модуль.

Главное отличие COB от обычной точечной компоновки — более плотное расположение кристаллов. Поэтому внешне модуль часто воспринимается как цельная светящаяся площадка, а не как набор отдельных точек.

Такой формат применяют там, где нужен интенсивный поток из компактной зоны: в прожекторах, трековых системах, точечных светильниках, фонарях, промышленных приборах и некоторых автомобильных решениях.

Преимущества COB-модулей:

• компактная светящаяся поверхность;

• высокая плотность потока;

• более цельное световое пятно;

• удобство для мощных приборов;

• меньше визуально заметных отдельных точек.

Главное ограничение — нагрев. Поскольку несколько кристаллов расположены близко друг к другу, модулю требуется эффективный отвод тепла.

Отличия SMD и COB

Если говорить совсем просто, SMD — это много отдельных светящихся элементов на плате, а COB — плотная группа кристаллов, работающая как единый модуль.

Преимущества полупроводниковых источников света

LED-технология стала популярной не только из-за экономии электроэнергии. У нее есть несколько практических преимуществ, которые важны и для бытового, и для промышленного применения.

К основным плюсам относятся:

• низкое энергопотребление;

• быстрый запуск без разогрева;

• компактные размеры;

• большой срок службы при нормальном охлаждении;

• устойчивость к частым включениям;

• возможность получать разные оттенки света;

• совместимость с датчиками, контроллерами и системами управления;

• отсутствие ртути;

• возможность создавать направленный или рассеянный поток.

Для пользователя это означает меньше затрат на электричество, более редкую замену ламп и возможность точнее подобрать освещение под задачу: дом, офис, производство, улицу или декоративную подсветку.

Недостатки и ограничения

У LED-источников есть особенности, которые важно учитывать. Они надежны только при правильном питании, охлаждении и подборе характеристик.

Основные ограничения:

1. Чувствительность к перегреву. Высокая температура ускоряет деградацию кристалла.

2. Требовательность к питанию. Нужен стабильный ток, особенно для мощных модулей.

3. Постепенное снижение яркости. Со временем световой поток уменьшается.

4. Риск мерцания. Некачественный драйвер может давать заметные или скрытые пульсации.

5. Разница в качестве. Внешне похожие изделия могут сильно отличаться по ресурсу и стабильности.

6. Важность правильного оттенка. Неподходящая цветовая температура снижает комфорт.

Поэтому при покупке стоит смотреть не только на цену и мощность. Важны световой поток, цветовая температура, индекс цветопередачи, гарантия, качество корпуса и условия эксплуатации.

Зачем нужен драйвер

Драйвер — это источник питания, который помогает поддерживать нужный ток. Для полупроводникового кристалла это критично: при превышении допустимого значения он перегревается и быстрее выходит из строя.

В готовых лампах и светильниках драйвер обычно уже встроен. В отдельных модулях, лентах и мощных сборках его подбирают под конкретные параметры.

Хороший драйвер помогает избежать:

• нестабильной яркости;

• мерцания;

• перегрева;

• повреждения при скачках напряжения;

• преждевременной потери светового потока.

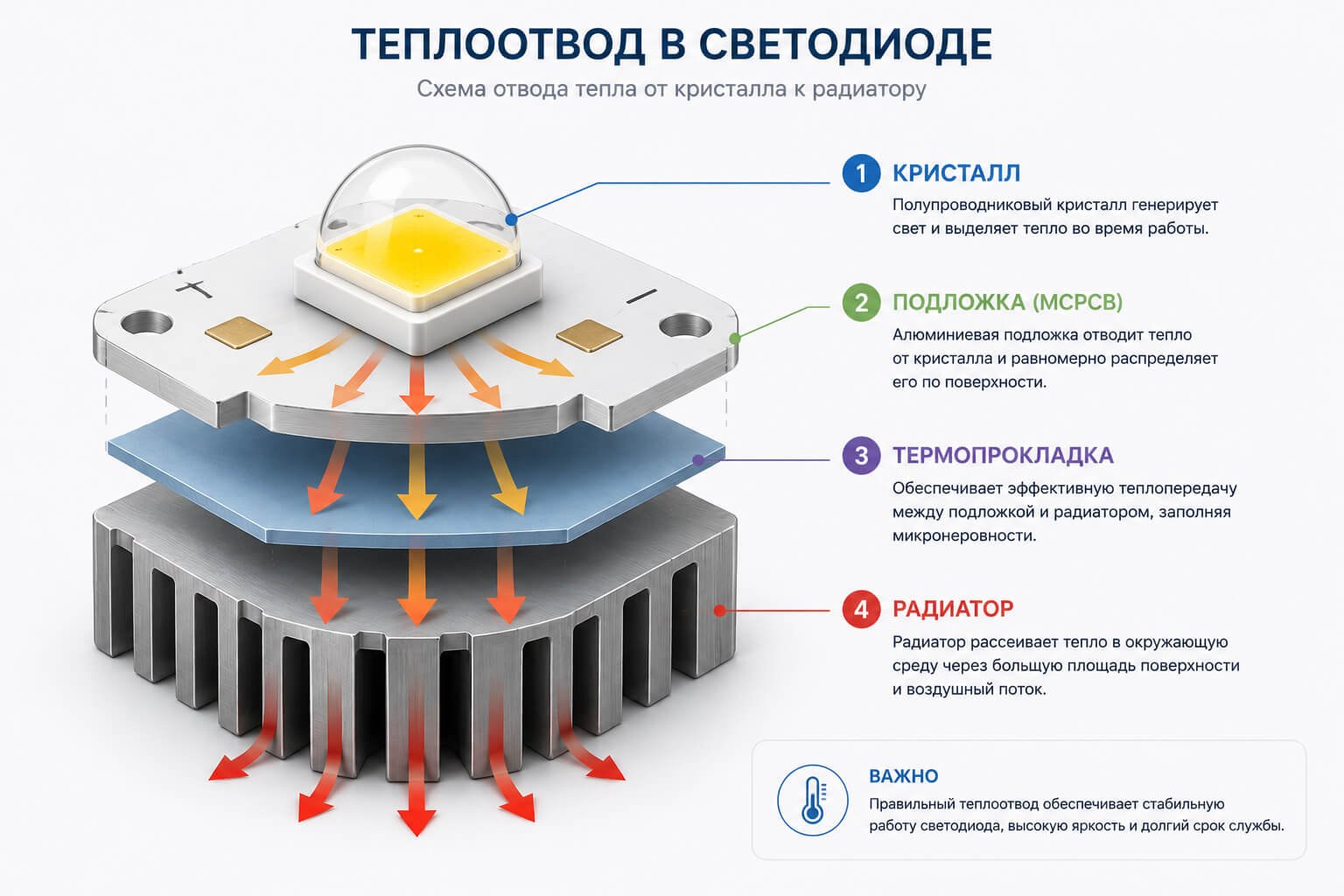

Почему важен теплоотвод

Даже экономичные источники света выделяют тепло. У маломощных индикаторов это почти незаметно, но у прожекторов, промышленных светильников и COB-модулей нагрев становится важным фактором.

Если тепло остается рядом с кристаллом, растет рабочая температура. Это снижает яркость, ухудшает стабильность и сокращает ресурс.

Для охлаждения используют:

• алюминиевые платы;

• металлические корпуса;

• радиаторы;

• ребра охлаждения;

• термопасту;

• термопрокладки.

В качественном светильнике корпус часто не просто защищает детали, а еще и работает как часть системы охлаждения.

Где применяются светодиоды

Полупроводниковые источники света подходят для разных задач: от маленькой индикации до мощного освещения больших площадей.

Распространенные области применения:

• бытовые лампы;

• потолочные, настенные и встраиваемые светильники;

• уличное освещение;

• промышленные системы;

• прожекторы;

• ленты и декоративная подсветка;

• автомобильная оптика;

• рекламные вывески;

• экраны и табло;

• индикаторы на приборах;

• фонари;

• фитосветильники;

• инфракрасные пульты;

• ультрафиолетовые приборы специального назначения.

В каждой сфере важны разные параметры. Для дома — комфорт и цветопередача, для улицы — защита и надежность, для производства — мощность, ресурс и стабильность.

Частые ошибки при выборе и подключении

Многие проблемы возникают не из-за самой технологии, а из-за неправильного применения.

Типичные ошибки:

1. Подключение отдельного элемента без ограничения тока.

2. Перепутанная полярность.

3. Отсутствие охлаждения у мощного модуля.

4. Выбор только по ваттам без учета люменов.

5. Использование дешевого или неподходящего драйвера.

6. Покупка изделия без учета влажности, пыли и температуры.

7. Неправильный выбор оттенка света для помещения.

8. Игнорирование качества корпуса и гарантии.

Чтобы источник служил долго, нужно учитывать электрические параметры, условия установки и рекомендации производителя.

Краткие выводы

Светодиод — это полупроводниковый источник света, в котором электрический ток преобразуется в излучение внутри кристалла. Свет появляется благодаря взаимодействию носителей заряда в области p-n-перехода.

Конструкция включает кристалл, контакты, корпус, оптическую часть и, в мощных вариантах, элементы охлаждения. Чем выше нагрузка, тем важнее драйвер и теплоотвод.

COB — это технология размещения нескольких кристаллов на общей подложке. Она позволяет получить компактный и яркий модуль, но требует хорошего охлаждения.

LED-источники экономичны, долговечны и универсальны, однако их надежность зависит от качества питания, температуры, сборки и правильного выбора характеристик.

Частые вопросы

Что такое светодиод?

Это полупроводниковый элемент, который излучает свет при прохождении электрического тока. Его используют в освещении, электронике, подсветке, экранах и приборах.

Как он работает?

При подаче питания ток проходит через полупроводниковый кристалл. В рабочей зоне взаимодействуют носители заряда, а выделившаяся энергия превращается в свет.

Из чего он состоит?

Основные части — кристалл, p-n-переход, анод, катод, корпус, подложка и оптическая часть. У мощных моделей также есть элементы для отвода тепла.

Что такое COB?

COB — это технология Chip on Board, при которой несколько кристаллов размещают на одной подложке. Такой модуль работает как единая светящаяся зона.

Чем COB отличается от SMD?

SMD — это отдельные элементы на плате. COB — плотная группа кристаллов на общей основе. Первый вариант удобен для лент и панелей, второй — для компактных мощных источников.

Почему нужен драйвер?

Он стабилизирует ток и защищает кристалл от перегрузки. Без подходящего питания возможны перегрев, мерцание и быстрый выход из строя.

Почему LED-источники нагреваются?

Часть энергии превращается в тепло. Если его не отводить, температура рабочей зоны повышается, а срок службы сокращается.

От чего зависит цвет?

От материала полупроводника и длины волны излучения. Белый свет чаще получают с помощью синего кристалла и люминофорного слоя.

Что лучше: SMD или COB?

Все зависит от задачи. SMD удобен для лент, панелей и равномерной подсветки. COB выбирают, когда нужен плотный поток из небольшой светящейся области.

Почему источник может быстро выйти из строя?

Частые причины — перегрев, превышение рабочего тока, плохой драйвер, неправильное подключение, слабое охлаждение или низкое качество компонентов.
